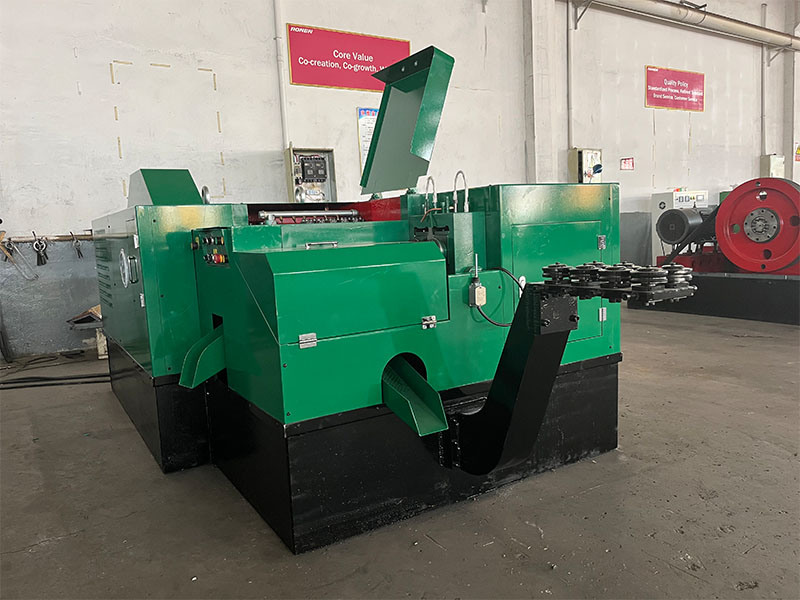

A máquina formadora de porcas de 6 estações 11b do fornecedor Ronen® consiste em seis etapas: corte de fio, extrusão, modelagem hexagonal, puncionamento, corte de borda e polimento final. Não há necessidade de mover as matérias-primas entre diferentes ferramentas. A máquina funciona automaticamente e não requer supervisão contínua.
11b A máquina formadora de porcas de 6 estações processa fio de aço em porcas acabadas através de seis estações de trabalho consecutivas. Ele corta o material bruto do fio e o forma gradualmente por meio de processos como recalque, modelagem e rosqueamento. Este processo contínuo pode ser concluído dentro de um ciclo automatizado.
A Nut Former Machine possui atribuições de trabalho fixas para suas seis estações: 1ª estação para alimentação e corte, 2ª estação para pré-dobra em formato redondo, 3ª estação para formar o protótipo da cavidade interna, 4ª estação para acabamento da forma, 5ª estação para chanfrar o furo interno e a borda externa, 6ª estação para modelagem final.
Ao operar a máquina formadora de porcas de 6 estações 11b, o primeiro passo é carregar a bobina de fio. A máquina alimenta automaticamente o fio, corta-o de acordo com o comprimento e transporta a peça bruta através de todas as seis estações de conformação. Cada estação realiza uma operação de conformação específica, moldando gradativamente a geometria completa da porca.

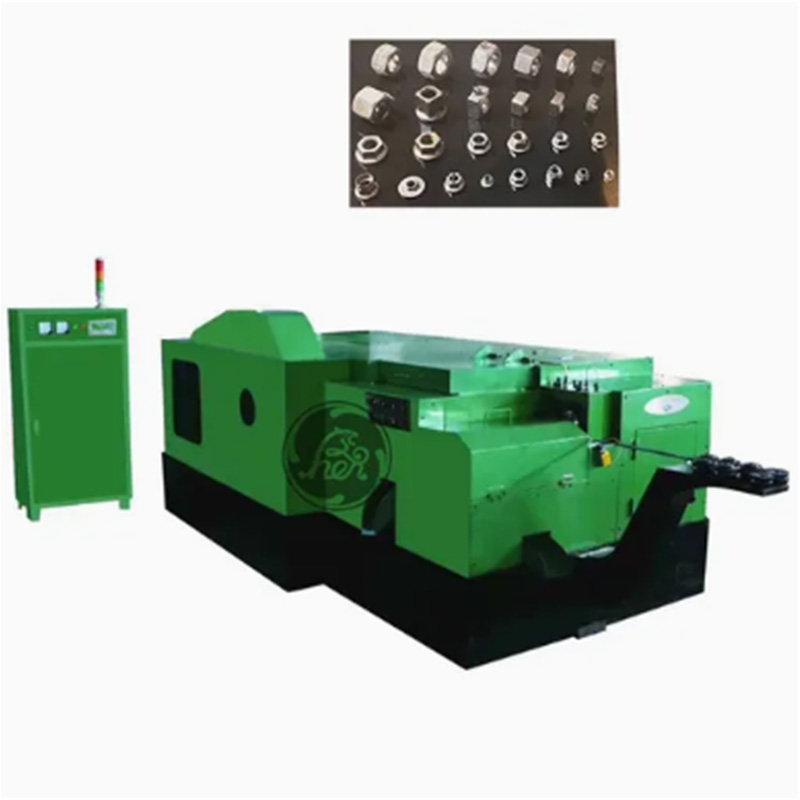

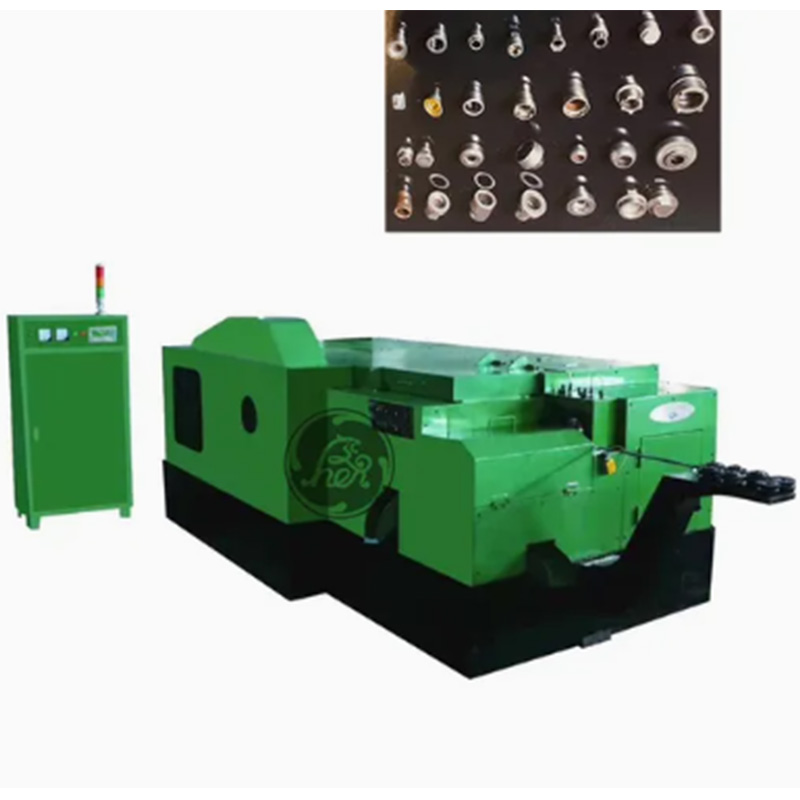

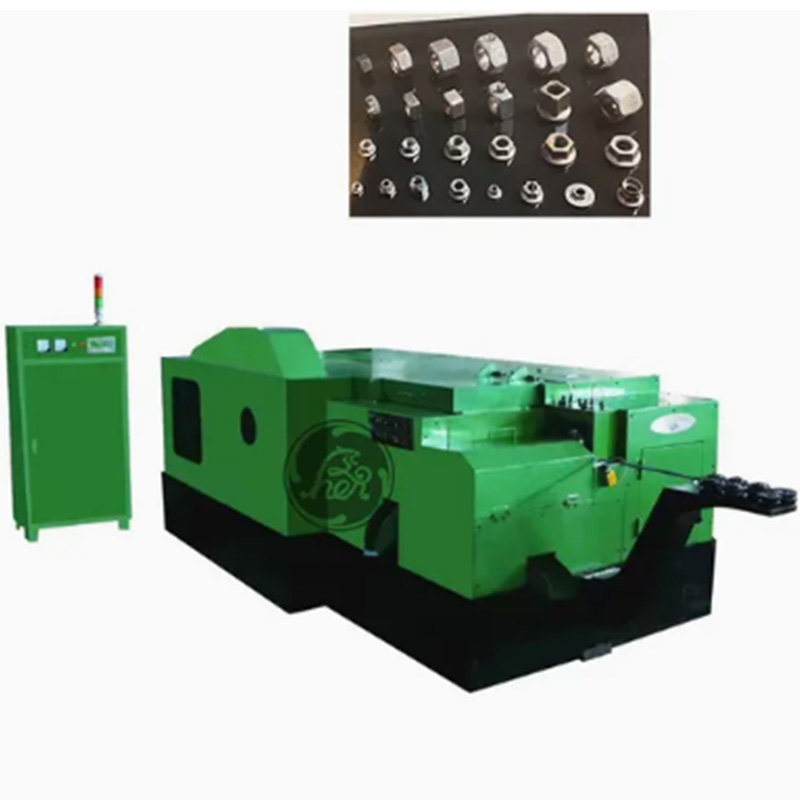

A Nut Former Machine usa tecnologia de forjamento a frio para moldar nozes em temperatura ambiente. Este processo utiliza tecnologia de endurecimento por trabalho para aumentar efetivamente a resistência dos materiais metálicos, ao mesmo tempo que reduz ao mínimo o desperdício de material. Esta máquina possui funções flexíveis e suporta a produção de uma variedade de nozes. Ele pode processar tipos comuns, como porcas hexagonais e porcas flangeadas, e também pode personalizar a produção de porcas de formato especial para atender a diferentes necessidades de uso.
| Especificação | Unidade | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Estação de Forjamento | Não. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| Diâmetro máximo de corte | milímetros | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Comprimento de lançamento | milímetros | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Morre o campo | milímetros | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Poder de Forjamento | Tonelada | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Produção |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Saída | min/unidades | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Motor principal | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Motor de lubrificação | HP | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Lubrificante | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Peso aproximado | Tonelada | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
O ponto de venda da 11b 6 Station Nut Former Machine é "Apenas o suficiente sem desperdício" e é adequado para pedidos em lotes de pequeno e médio porte. Caso queira alterar as especificações, basta ajustar os moldes e comprimentos de corte em cada posto de trabalho. Não há necessidade de esperar por um técnico especializado. Além disso, na conformação a frio não há desperdício. A taxa de utilização de um único fio pode chegar a mais de 95%, o que é mais eficiente em termos de material do que o processamento de corte.
