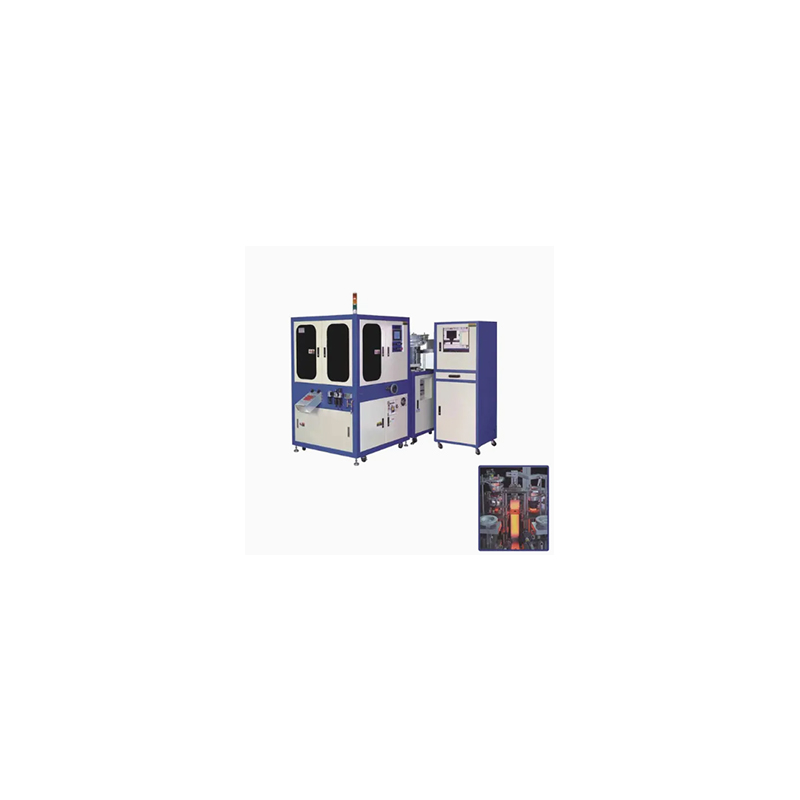

A máquina de classificação óptica de porca quadrada do Ronen®, projetada para atender aos altos padrões dos fabricantes, usa câmeras para inspecionar porcas quadradas. Ele classificará automaticamente as porcas qualificadas em uma caixa de classificação e as porcas não qualificadas em outra caixa de classificação.
A máquina de classificação óptica de porca quadrada é projetada especificamente para identificar produtos defeituosos e classificá -los por especificações para nozes quadradas. Usando uma lente óptica e iluminação, ela pode detectar se há algum problema com a porca.
A máquina de classificação óptica de porca quadrada é um equipamento de classificação especial projetado para nozes quadradas. O núcleo resolve duas necessidades principais: primeiro, por meio da tecnologia de reconhecimento óptico, captura com precisão a estrutura quadrada, contornos de borda e canto e outras características de nozes quadradas e separa rapidamente as nozes quadradas de fixadores mistos, como parafusos, porcas redondas e lavadoras para evitar confusão de peças semelhantes; Segundo, para as nozes quadradas separadas, ele testa atributos -chave, como tamanho (como comprimento lateral, distância diagonal), espessura e tamanho da linha (como pitch, diâmetro nominal) e organiza lotes mistos de nozes quadradas em grupos com especificações uniformes, fornecendo materiais padronizados para links subseqüentes e montagens. Todo o processo depende da tecnologia óptica para obter uma classificação eficiente e precisa.

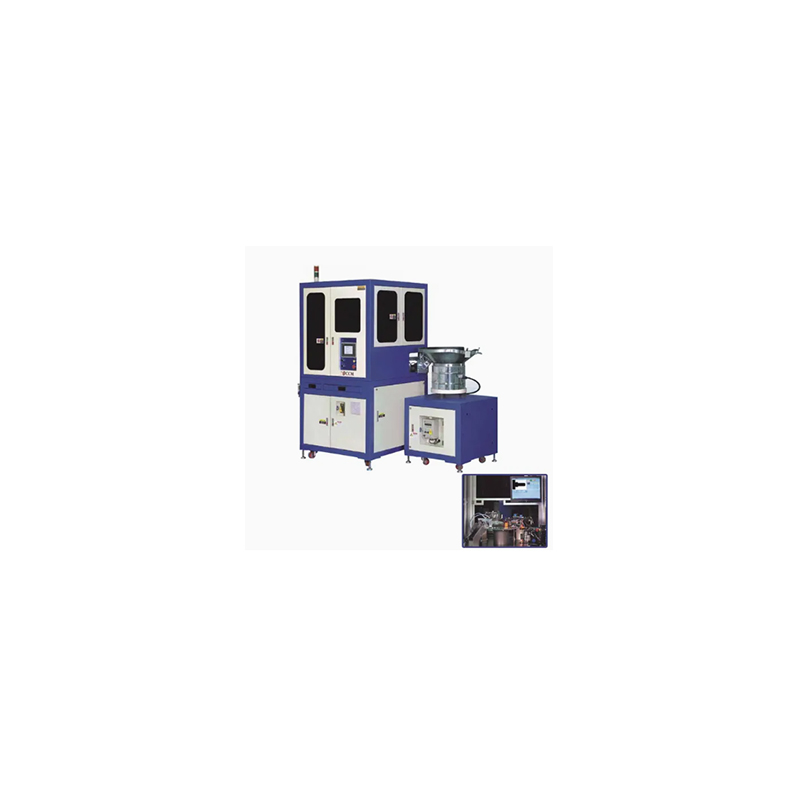

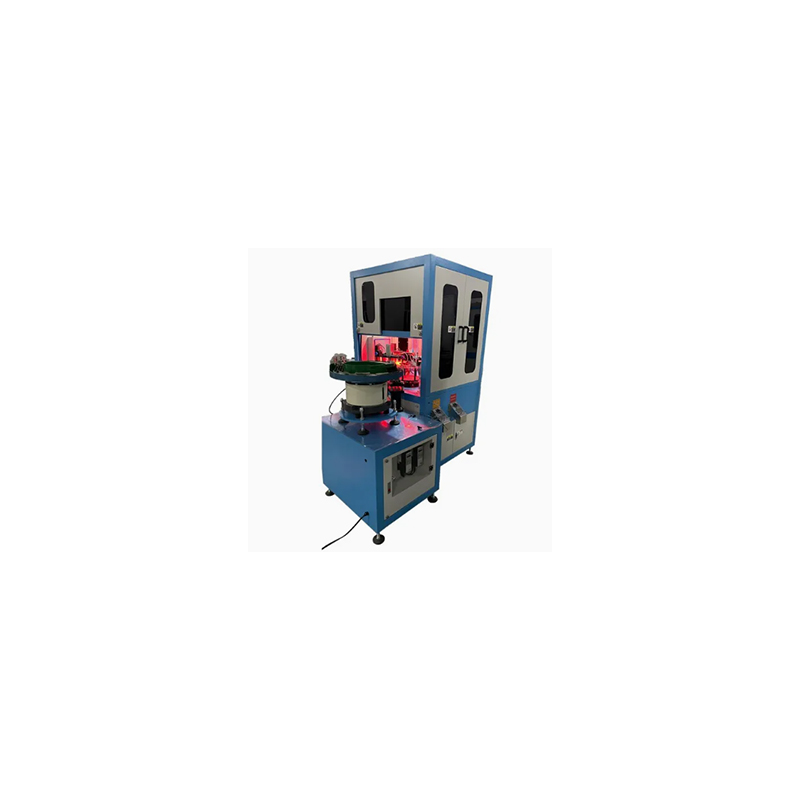

A máquina de classificação óptica de porca quadrada emprega um alimentador de tigela vibratória e está equipado com faixas personalizadas e ferramentas direcionais. Essas ferramentas foram meticulosamente projetadas para posicionar com segurança cada porca quadrada, geralmente com um lado liso para baixo, permitindo que a câmera obtenha vistas de cima para baixo consistentes, permitindo assim uma medição precisa.
Além da classificação do tamanho, a máquina também pode identificar e remover peças defeituosas. O sistema visual pode detectar defeitos comuns, como danos nos cantos, rachaduras, fios ausentes (para porcas pré-tocadas), ferrugem grave ou chamfers incorretos. Esse recurso de controle de qualidade garante que apenas as nozes qualificadas possam entrar na embalagem.
Item | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
Diâmetro do fio (mm) | Φ3.0-f8.0 |
Φ8.0-F16.0 |
Φ1.2-f3.0 |
Φ8-f20 |
Largura da cabeça (mm) | Φ5-F15 |
Φ10-F25 |
Φ2.5-f8 |
Φ8-f35 |
Altura da cabeça (mm) | 2-10 | 2-25 | 0,5-7 |
|
Comprimento sob a cabeça (mm) | 5-70 | 15-120 | 1.5-12 |
|
Classificação de precisão (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
Velocidade de classificação (PCS/min) | 100-600 | 100-400 | 100-900 | 100-600 |
Pressão do ar (kg/cm³) |
5 |
|||
Computador | Computador industrial | |||
Câmera digital | Basler | Basler |
Basler |
Basler |
Líquido/peso bruto (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
Dimensipn da máquina (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
Dimensão após a carruagem (host/local de vibração+base de computador) (L*W*H) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
O ponto de venda da máquina de classificação óptica de porca quadrada é que ela pode resolver com precisão e rapidamente as nozes quadradas. Sua câmera pode capturar de vários ângulos, portanto, os produtos defeituosos são basicamente impossíveis de escapar da detecção. A velocidade também é mais rápida que a operação manual, e a precisão permanece a mesma, mesmo após a operação contínua por várias horas.
