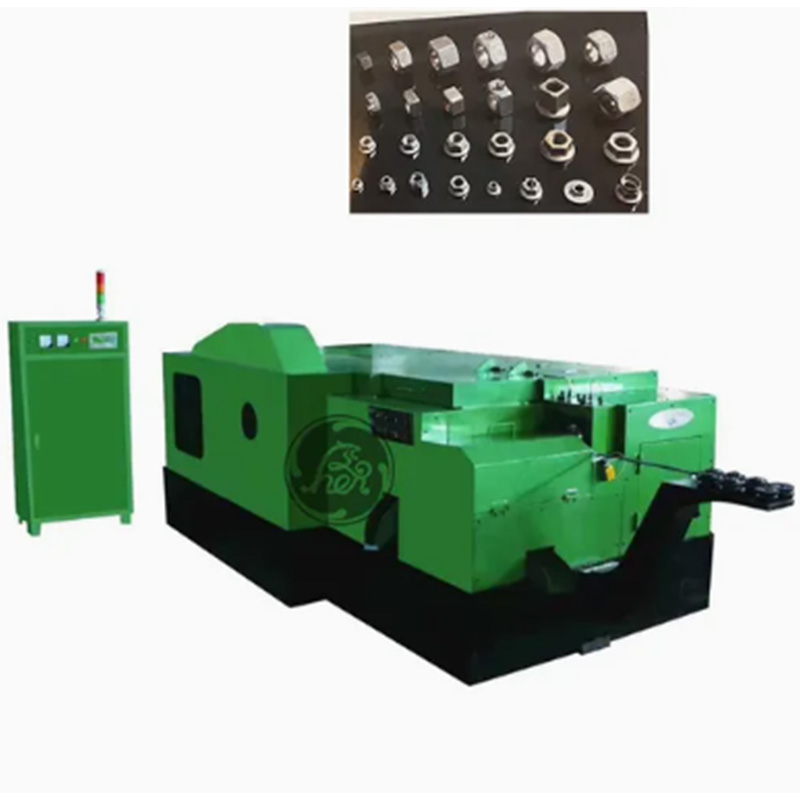

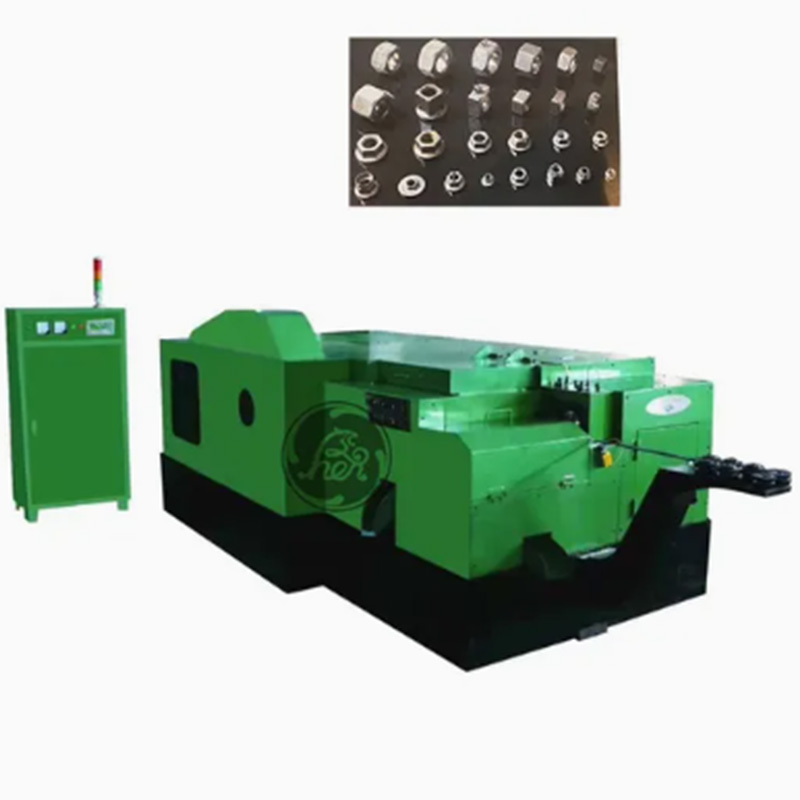

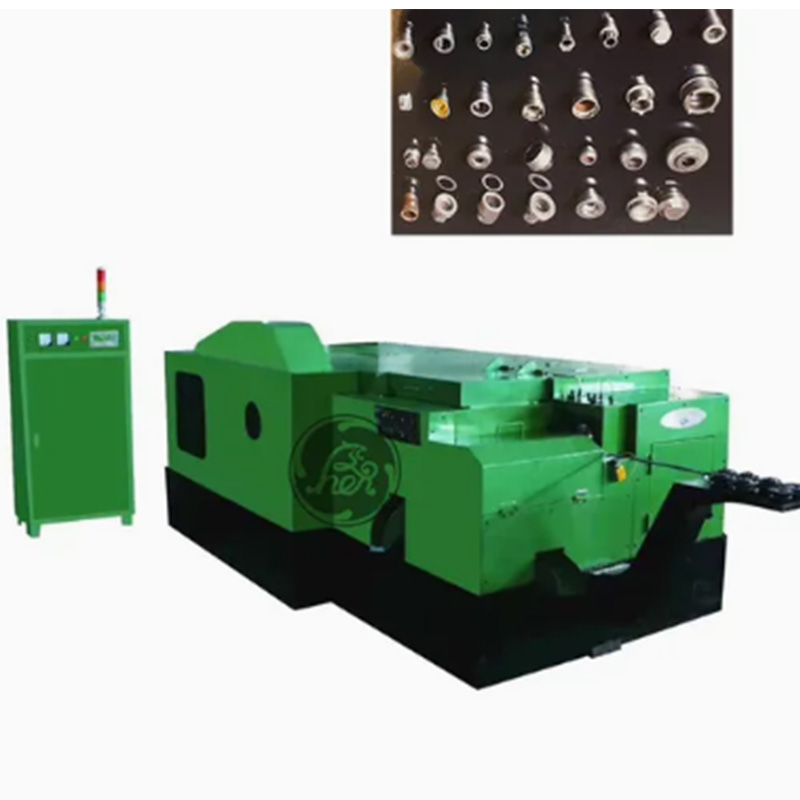

O fabricante da máquina formadora de porca multiestação de alta velocidade Ronen® a projetou para completar a modelagem da porca em bruto em uma única etapa através de 4 a 6 estações (corte de fio, recalque, conformação hexagonal, corte de borda). Basta inserir o fio metálico e definir o tamanho da porca. A máquina funcionará automaticamente.
A máquina formadora de porcas multiestações de alta velocidade transforma rapidamente fios de metal em porcas brutas através de uma série de operações consecutivas de extrusão a frio em múltiplas estações. Geralmente existem de 4 a 6 estações de trabalho e cada estação de trabalho tem responsabilidades claramente definidas.
| Especificação | Unidade | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Estação de Forjamento | Não. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| Diâmetro máximo de corte | milímetros | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Comprimento de lançamento | milímetros | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Morre o campo | milímetros | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Poder de Forjamento | Tonelada | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Tamanho da produção |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Saída | min/unidades | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Motor principal | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Motor de lubrificação | HP | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Lubrificação | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Peso aproximado | Tonelada | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
A máquina formadora de porcas pode fabricar porcas rapidamente usando materiais de arame ou barra. Ele forma a peça bruta e a alimenta em diversas estações para puncionamento, furação e rosqueamento. Este processo de alta velocidade é crucial para a produção eficiente de grandes quantidades de porcas padrão nas indústrias de construção e automotiva.
Você insere uma bobina de fio de aço na máquina formadora de porca multiestação de alta velocidade. A máquina corta uma peça bruta e depois a transfere para múltiplas estações de conformação. Cada estação realiza operações diferentes, como formar hexágonos, fazer furos guia e, finalmente, rosquear roscas internas. Tudo isso é concluído em um ciclo contínuo.
Para configurar a máquina Nut Former, um conjunto de ferramentas dedicadas precisa ser instalado para cada estação de trabalho. Estas ferramentas (martelos e moldes) são personalizadas de acordo com o tamanho e tipo das nozes que se pretende produzir. Uma vez concluída a configuração, a máquina pode operar o projeto da porca por um longo tempo quase sem intervenção manual.
As principais características da máquina formadora de porcas multiestações de alta velocidade são excelente coordenação da estação de trabalho e moldes duráveis. Os movimentos de cada estação de trabalho são sincronizados. Assim que a estação de trabalho anterior termina de prensar a matéria-prima, a estação de trabalho seguinte assume imediatamente o processamento sem qualquer interrupção. Portanto, são produzidos muito poucos produtos defeituosos. O molde é feito de liga de alta resistência e passou por tratamento de endurecimento superficial.
